# 数据接入

说明

zk-view 设计思想是前端的设计开发工具，本身不提供对底层逻辑的控制，仅提供了zk-view与后台数据的交互通信源码，因此需要第三方开发者根据zk-view提供的API接口，结合自己所需的业务场景，实现对接不同工业数据协议的功能。 通信源码下载在登录平台后，点击顶栏的下载选项，即可下载java、python的通信源码 alt text

# 常用工业数据协议接入

ModBusTCP、OPC(UA)、Redis

为了方便测试使用，官方提供常用数据协议接入程序，包含ModBusTCP、OPC(UA)、Redis等协议的数据接入程序。

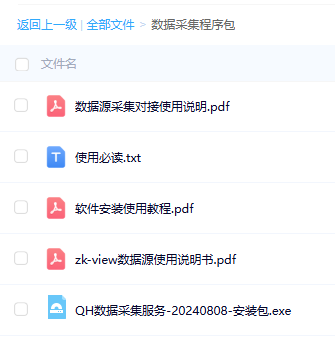

通过百度网盘分享的文件：下载链接（数据采集程序包） (opens new window) 提取码：b1h0
alt text
软件为测试使用，仅提供参考，出现任何问题，本公司不承担任何责任。

zk-view数据源使用说明书.pdf
软件安装使用教程.pdf
数据源采集对接使用说明.pdf

# 软件使用说明

# 1.软件安装

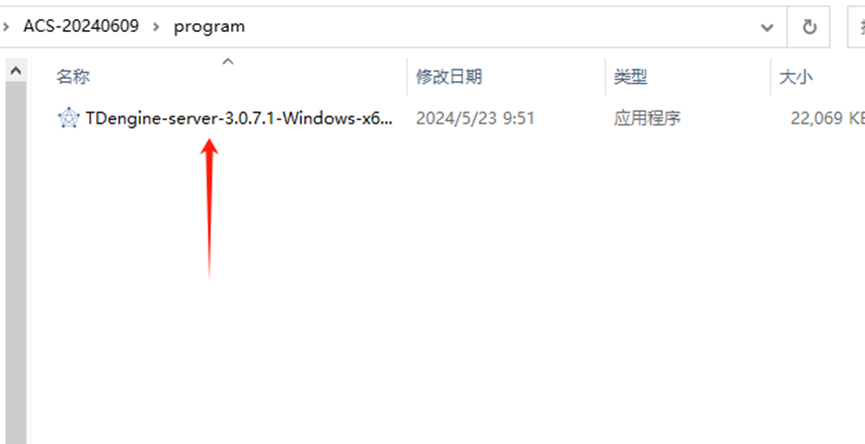

下载软件包后，双击exe程序进行安装 如果是首次安装，先不要立即运行软件，打开软件的安装目录，找到program文件夹，安装数据库 alt text

# 2.软件运行

  • 双击桌面图标，启动采集软件，如果弹出未授权窗口，点击继续试用（每次可试用5小时），如需授权码请添加微信号lazykee免费获取。 alt text

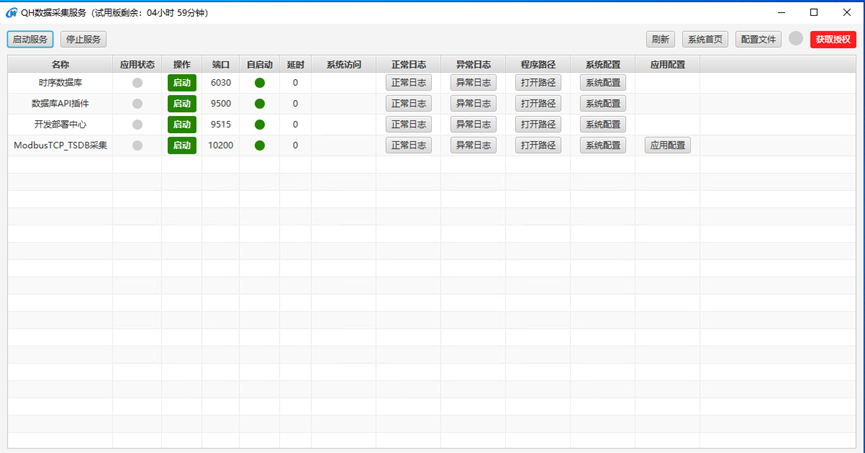

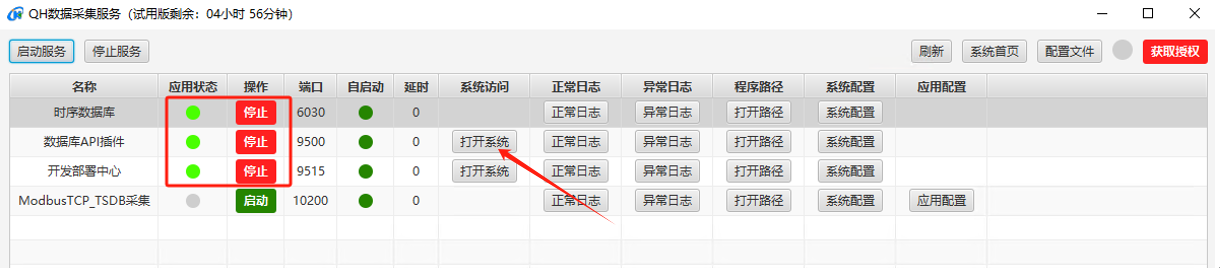

  • 依次启动 “时序数据库”、“数据库API插件”、“开发部署中心”，都变成绿色则说明启动成功 alt text

# 3.数据采集配置(ModBusTCP示例)

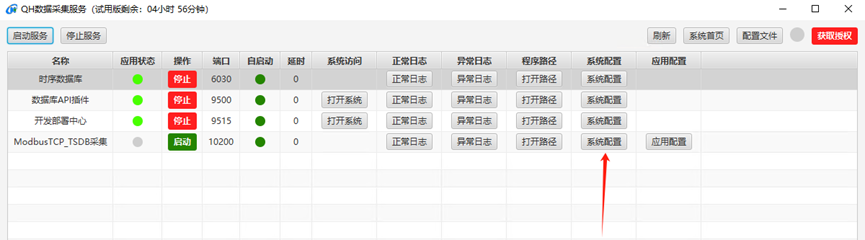

  • 选择 modebusTCP，先点击系统配置，配置modbusTCP的连接信息： alt text

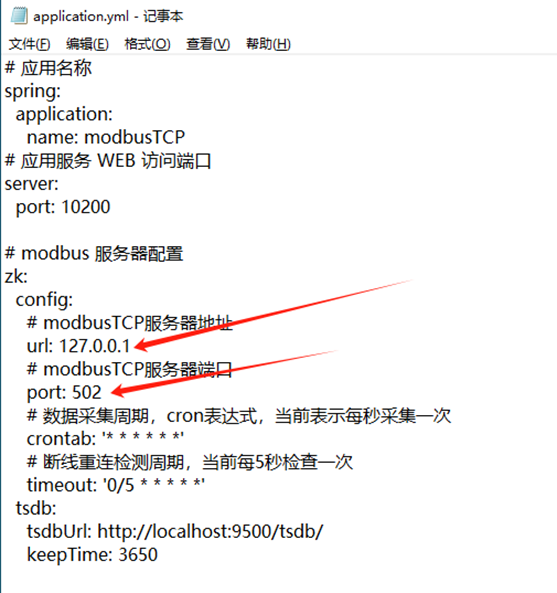

  • 根据实际情况，修改modbusTCP服务器地址和modbusTCP服务器端口
    alt text

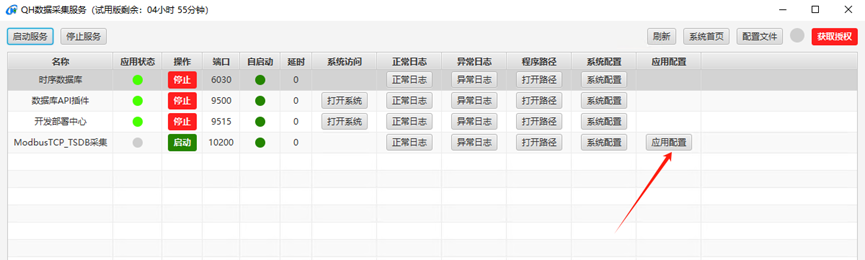

  • 点击应用配置，配置modbusTCP的测点信息
    alt text

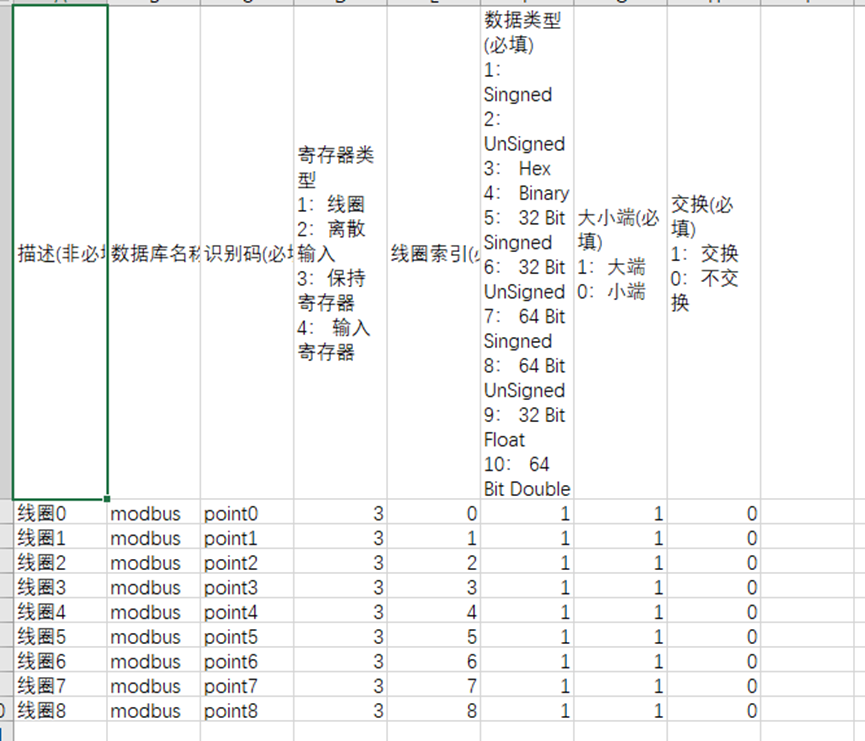

  • 根据文档格式，配置测点信息
    alt text

  • 配置完成后，启动ModbusTCP_TSDB采集程序，显示绿色则启动正常

# 4.数据查看

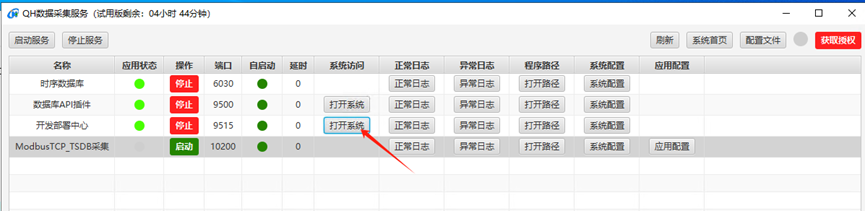

  • 选择开发部署中心，点击打开系统
    alt text

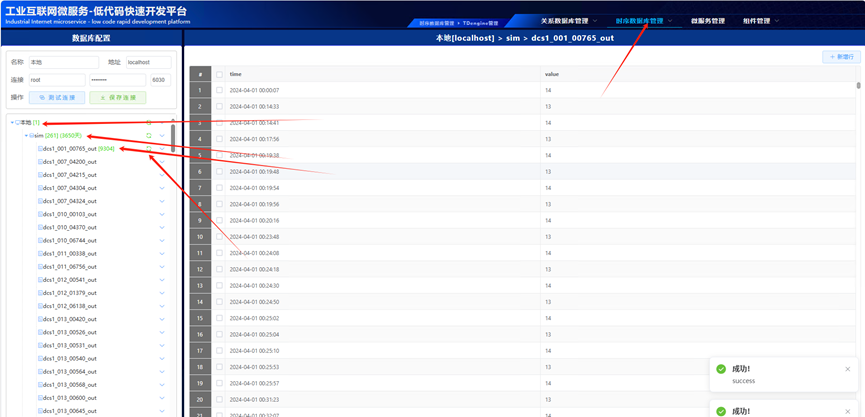

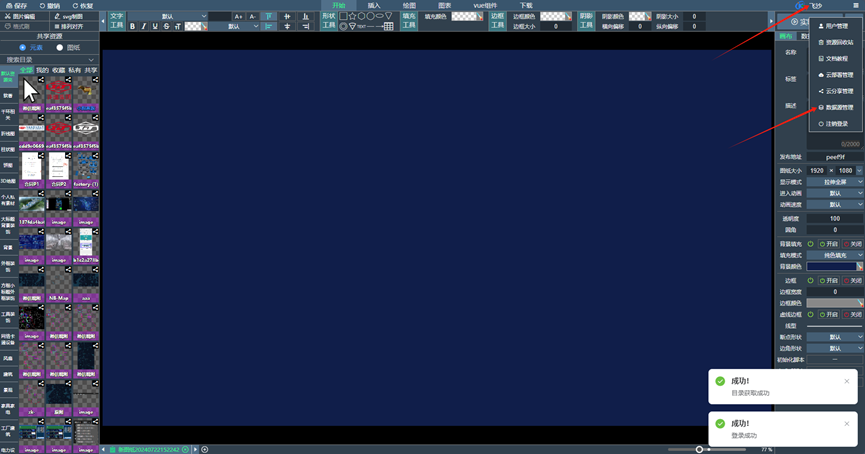

  • 在弹出的网页中，切换到时序数据库管理，Tdengine管理，双击本地，双击需要查看的数据库以及测点，观察右侧表格中，数据是否正常采集到 alt text

# 5.zk-view对接

  • 组态连接，打开zkview的数据源配置
    alt text

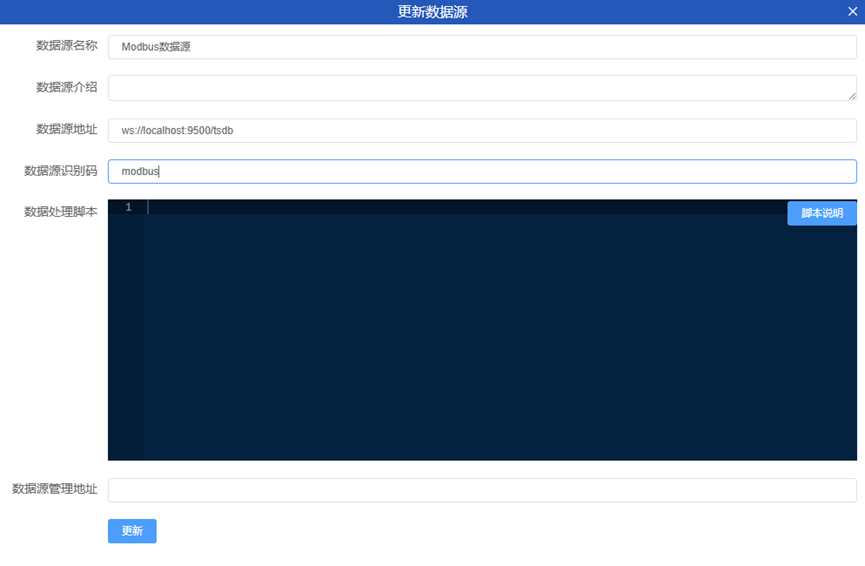

  • 依次添加项目，添加数据源，数据源地址为：ws://localhost:9500/tsdb
    alt text

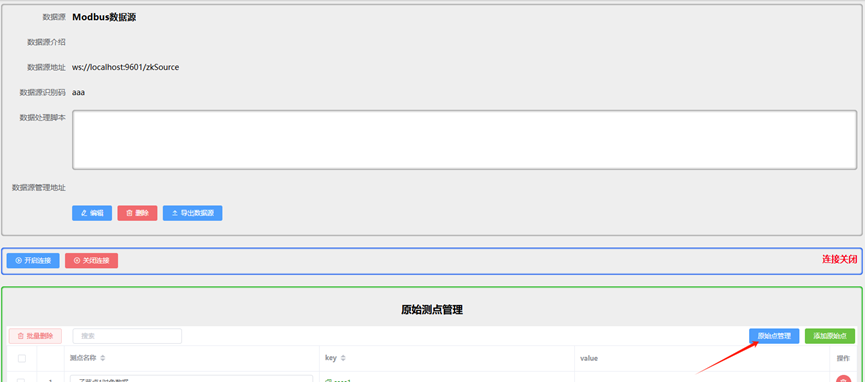

  • 添加完成后，点击原始点管理，选择对应的库，勾选需要的测点，并保存
    alt text

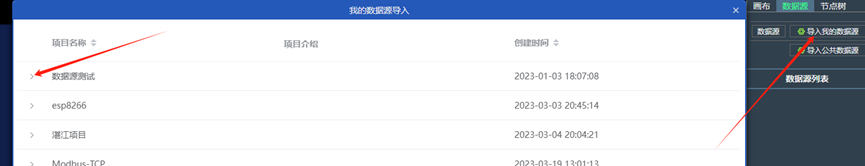

  • 到图纸中，导入对应的数据源，即可添加成功
    alt text

# 算法对接试用说明

数据库API插件

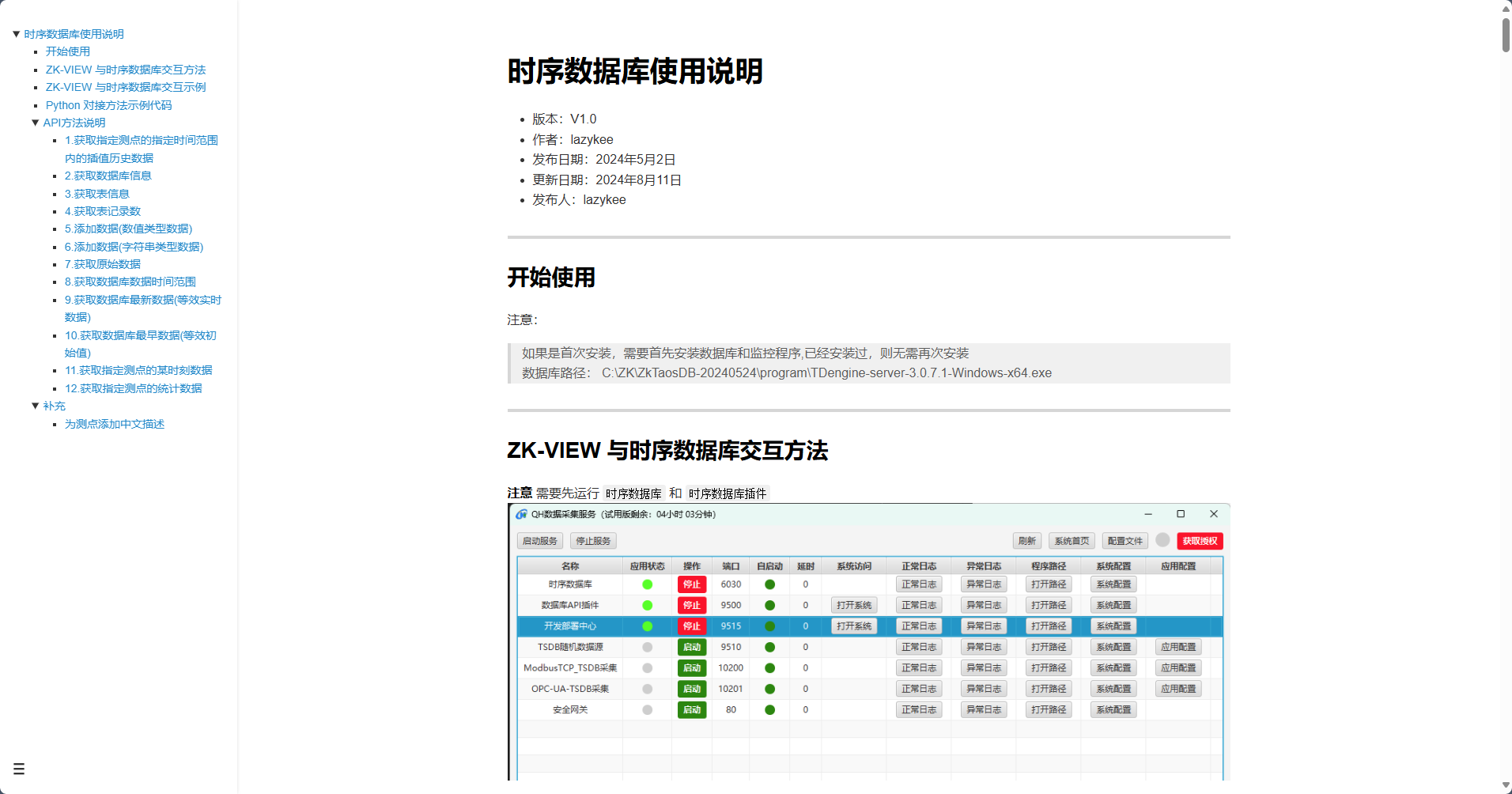

采集程序内置的数据库API插件具有强大的功能，可实现算法对接，数据采集，内部自动实现zkview的对接更新逻辑。 具体内容，可以点击数据库API插件 > 打开系统，查看说明文档 alt text

启动插件后，点击打开系统，或者打开默认地址：
http://localhost:9500/ (opens new window)

alt text
